AiM MyChron5 GPS Dash Logger für den Kartsport

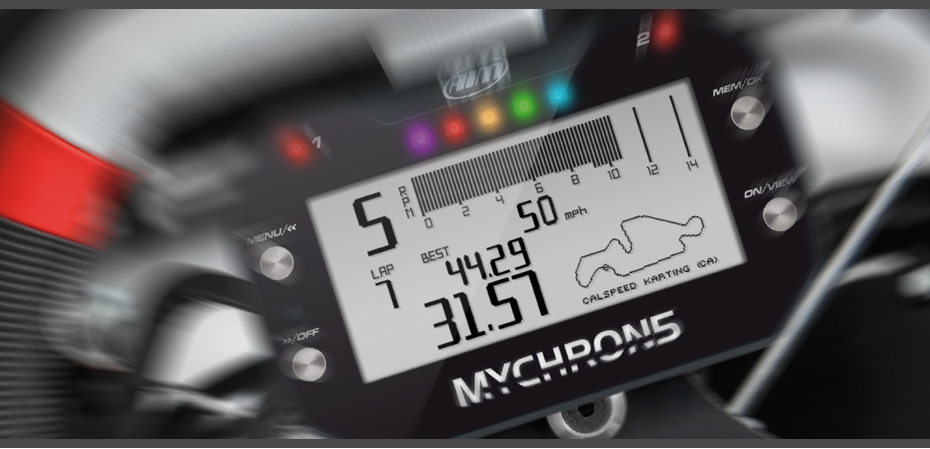

Das AiM MyChron5 hat ein hochauflösendes Grafikdisplay (268x128 pixel) zur Anzeige von Drehzahl, Geschwindigkeit, Rundenzeiten, Gang, Temperatur (eine bzw. zwei beim MC5 2T), Satellitenempfang und der Daten der angeschlossenen Erweiterungen wie Lambda oder MyChron Expansion. Es können mehrere Displayseiten frei konfiguriert und über die 4 Taster ausgewählt werden. Die Display-Beleuchtung kann in 7 verschiedenen Farben eingestellt werden und die Helligkeit steuert ein Lichtsensor.

Über das integrierte GPS-Modul wird die Geschwindigkeit erfasst, auf dem Display angezeigt und kann später mit weiteren GPS-Kanälen, z.B. gefahrene Linie, Beschleunigungen… am PC ausgewertet werden. Die angeschraubte Lithium Batterie versorgt das MyChron5 zehn Stunden lang mit Strom und kann dann getauscht oder aufgeladen werden. Es kann auch von einer externen 12V Batterie versorgt werden.

MyChron5 hat zwei in sieben verschiedenen Farben konfigurierbare Alarm-LEDs und 5 Schalt-LEDs. Die beiden Alarm-LEDs können jeder beliebigen Messung zugeordnet werden und die Schalt-LEDs können sequenziell, in full group und gangselektiv eingestellt werden. Über die WiFi-Verbindung können die Konfiguration übertragen, die Daten heruntergeladen oder Online die Messwerte überprüft werden.

Alle Sensoren und Kabel, sowie MyChron Expansion, Lambdasystem und SmartyCam vom MyChron4 können auch am MyChron5 verwendet werden.

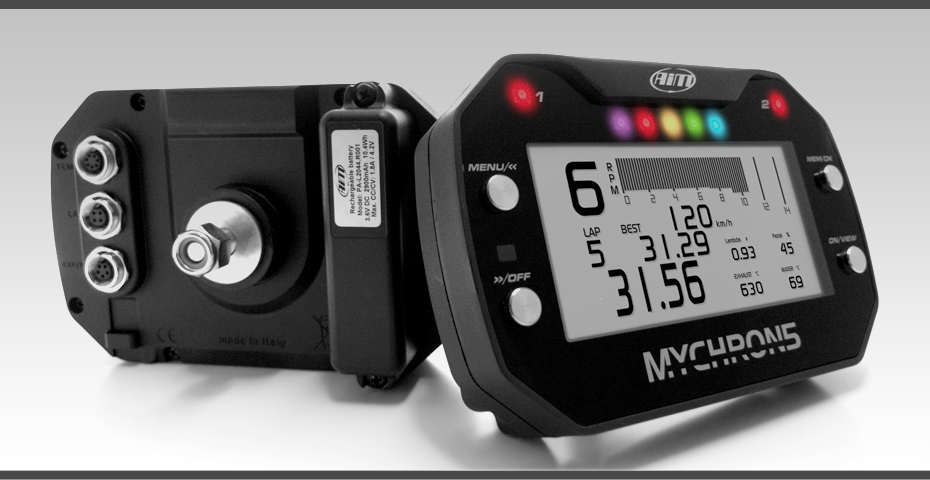

Technische Daten AiM MyChron5

Drehzahlmesser	Abgriff induktiv vom Zündkabel Messbereich 0 bis 60.000 rpm	Abgriff induktiv vom Zündkabel Messbereich 0 bis 60.000 rpm
Zeitnahme	Triggerung über Magnet, Infrarot, manuell oder GPS Rundenzeiten ohne Limit, bis zu 5 Zwischenzeiten Messgenauigkeit 1/100 sek.	Triggerung über Magnet, Infrarot, manuell oder GPS Rundenzeiten ohne Limit, bis zu 5 Zwischenzeiten Messgenauigkeit 1/100 sek.
Analogkanäle	Über MyChron Expansion	Über MyChron Expansion
Temperatur	1 Eingang Thermoelement 0 – 999 °C, Messgenauigkeit + 0,75% Thermowiderstand bis 180 °C, Messgenauigkeit + 1° 2 Alarm-LED's bei Unter- und Überschreiten der eingestellten Alarmwerte Anzeige in °C oder °F	2 Eingänge Thermoelement 0 – 999 °C, Messgenauigkeit + 0,75% Thermowiderstand bis 180 °C, Messgenauigkeit + 1° 2 Alarm-LED's bei Unter- und Überschreiten der eingestellten Alarmwerte Anzeige in °C oder °F
Geschwindigkeit	Erfassung über integriertes GPS oder MyChron Expansion mit Sensor	Erfassung über integriertes GPS oder MyChron Expansion mit Sensor
Ganganzeige	Berechnet aus Drehzahl und GPS Geschwindigkeit	Berechnet aus Drehzahl und GPS Geschwindigkeit
Stecker	1x Binder 711-3 | 1x Binder 711-4 | 1x Binder 711-5	1x Binder 711-7 | 1x Binder 711-4 | 1x Binder 711-5
Schaltblitz	5 frei konfigurierbare RGB LEDs für jeden Gang frei wählbar	5 frei konfigurierbare RGB LEDs für jeden Gang frei wählbar
Zusatzfunktionen	Anzeige der Differenz zur schnellsten Runde bei den Zwischenzeiten Rundenzeitvorausberechnung WiFi Verbindung Lichtsensor für Displaybeleuchtung Frei konfigurierbare Displayanzeige 2 RGB Alarmlampen, frei konfigurierbar mehrfarbige Hintergrundbeleuchtung Gyroskop	Anzeige der Differenz zur schnellsten Runde bei den Zwischenzeiten Rundenzeitvorausberechnung WiFi Verbindung Lichtsensor für Displaybeleuchtung Frei konfigurierbare Displayanzeige 2 RGB Alarmlampen, frei konfigurierbar mehrfarbige Hintergrundbeleuchtung Gyroskop
Datenspeicher	nichtflüchtiger 4 GB-Speicher	nichtflüchtiger 4 GB-Speicher
Datenübertragung	WiFi 802.11	WiFi 802.11
Stromversorgung	interne Lithium Batterie (10 Stunden) optional über externe 12V Batterie	interne Lithium Batterie (10 Stunden) optional über externe 12V Batterie
Updates	Software- und Firmware Updates kostenlos über Internet	Software- und Firmware Updates kostenlos über Internet

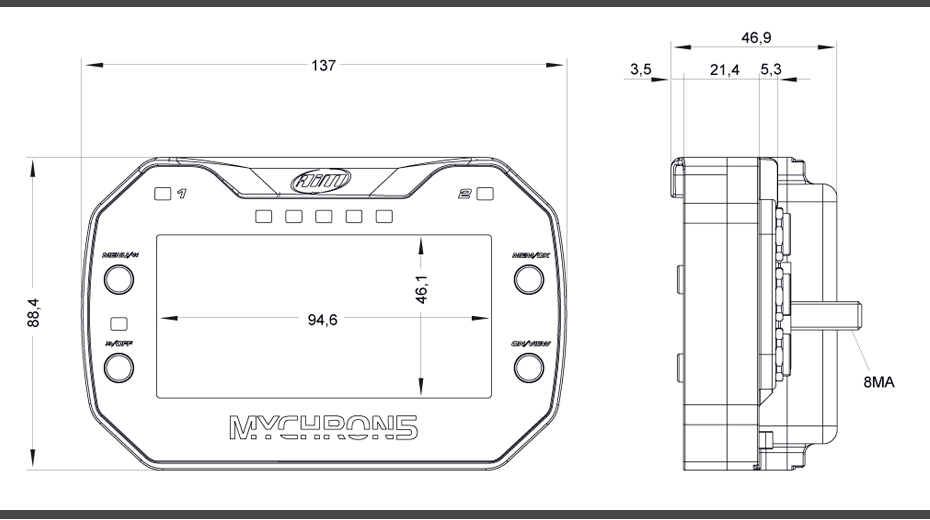

Abmasse	Gehäuse: 137 x 88 x 30 Display: 94,6 x 46,1	Gehäuse: 137 x 88 x 30 Display: 94,6 x 46,1
Gewicht	390 gr.	390 gr.
Schutzklasse	IP67	IP67

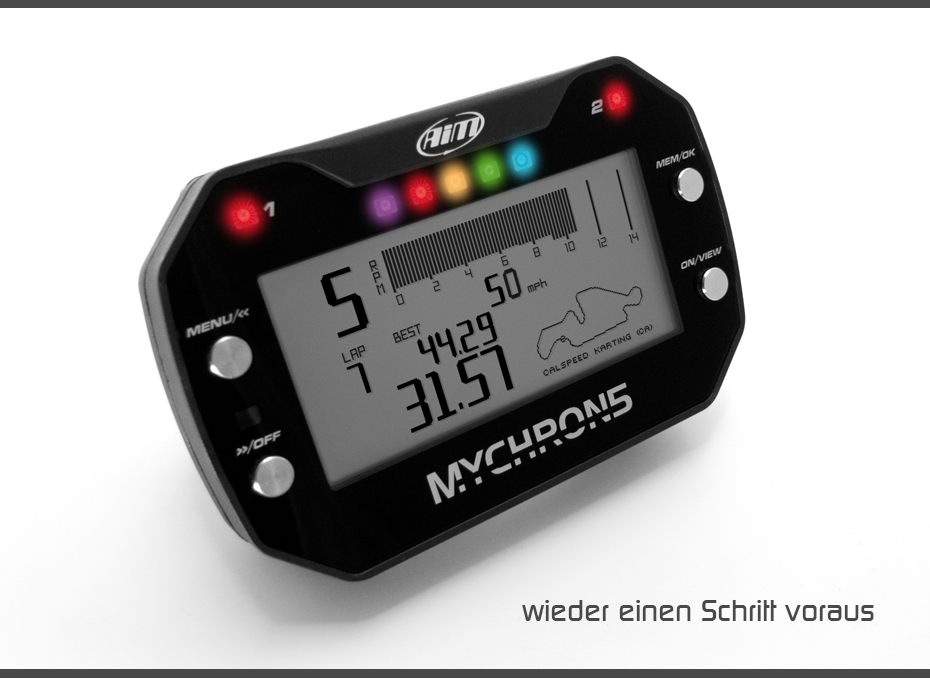

Besonderheiten AiM MyChron5

Gehäuse Das Nylongehäuse lässt Ihr AiM MyChron5 auch noch nach Jahren wie neu aussehen und ist nicht so empfindlich wie eines aus Alu.	Software | RaceStudio3 Mit RaceStudio3 kann das MC5 konfiguriert, die aufgezeichneten Daten heruntergeladen und ausgewertet werden.	Erweiterbar Über den internen AiM CAN Bus kann das MyChron5 jederzeit mit z.B. Lambda, SmartyCamHD, MC Expansion,... erweitert werden.	Stecker Bei dem AiM MyChron5 verwenden wir die Steckerverbinder Serie 711 und 719. Diese Stecker sind sehr robust und zuverlässig.
Alarmlampen Die zwei RGB Alarmlampen können beim erreichen eines eingestellten min.- oder max-Wert entweder leuchten, langsam oder schnell blinken.	Schaltlampen Die 5 RGB Schaltlampen können entweder für jeden oder für alle Gänge gleich eingestellt werden. Für jede LED kann eine eigene Farbe gewählt werden.	Display Auf dem Grafikdisplay des MyChron5 können mehrere Seiten konfiguriert und angezeigt werden. Die Hintergrundbeleuchtung ist farblich frei konfigurierbar.	Bedienung Die vier Metalltaster des MyChron5 ermöglichen eine einfache Bedienung des Gerätes. Diese können auch problemlos mit Handschuhen bedient werden.
2 Temperaturen Am AiM MyChron5 2T kann über ein Y-Anschlusskabel ein zweiter Temperatursensor angeschlossen werden.	Data Recall Über den Data Recall können die wichtigsten Messwerte schon direkt nach der Fahrt auf dem Display angezeigt werden.	GPS Modul Das GPS Modul wurde bei dem AiM MyChron5 schon mit eingebaut. Dadurch entfällt die bisherige Kabelverlegung.	WiFi Verbindung Über WiFi kann eine Funkverbindung zwischen PC und AiM MyChron5 hergestellt werden.

Funktionen AiM MyChron5

Alarmlampe 1

GPS Modul

Schaltlampen

Alarmlampe 2

Temperatur

Gyroskop

Nylongehäuse

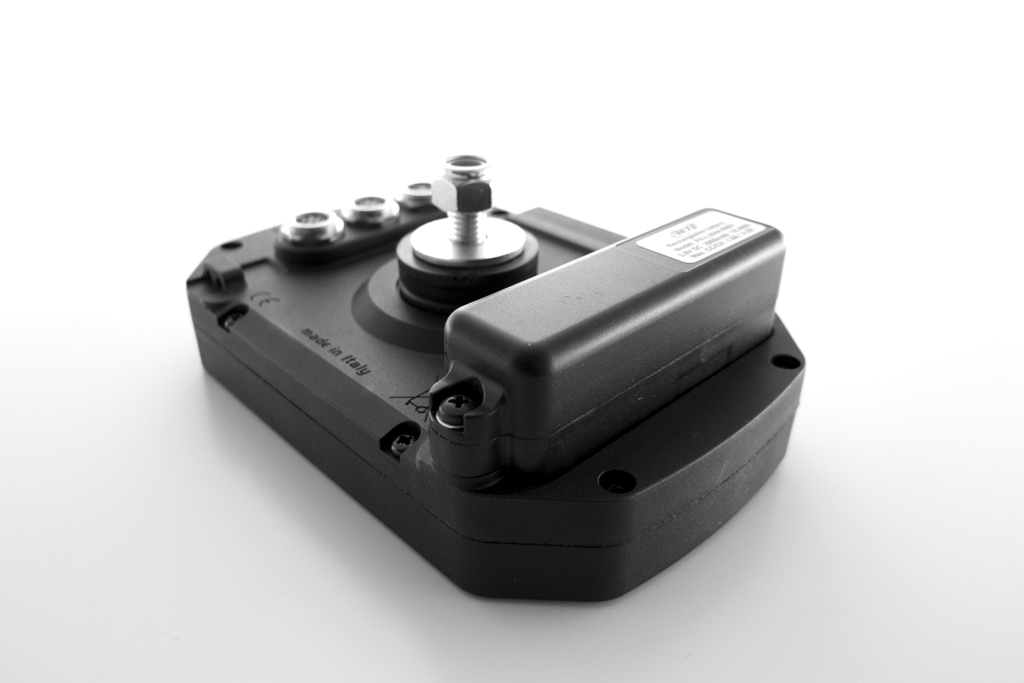

Lithium Batterie

Lichtsensor

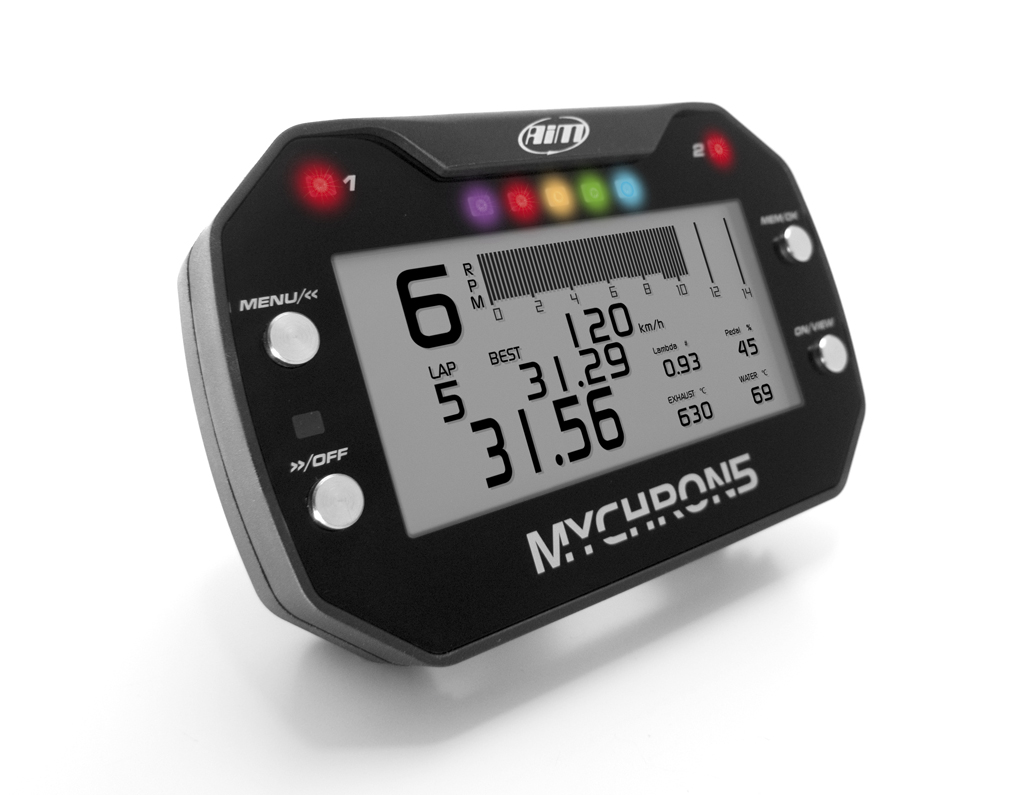

Grafikdisplay

Metalltaster

Rundenzeit

Drehzahl

Erweiterung

Befestigungsschraube M8

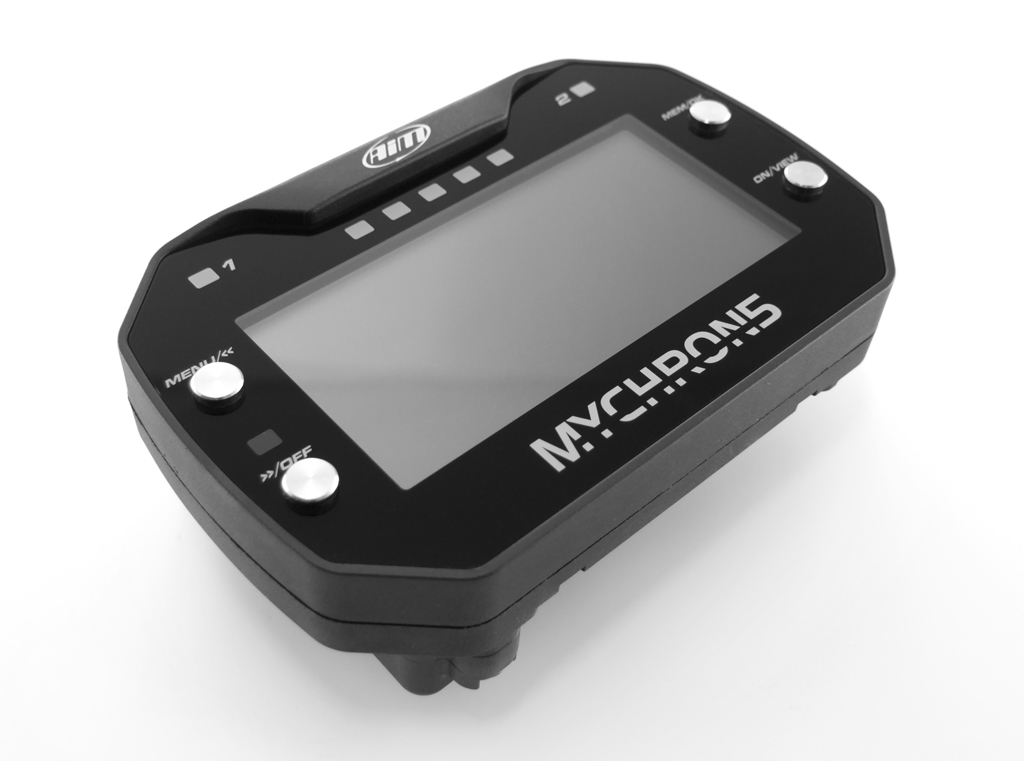

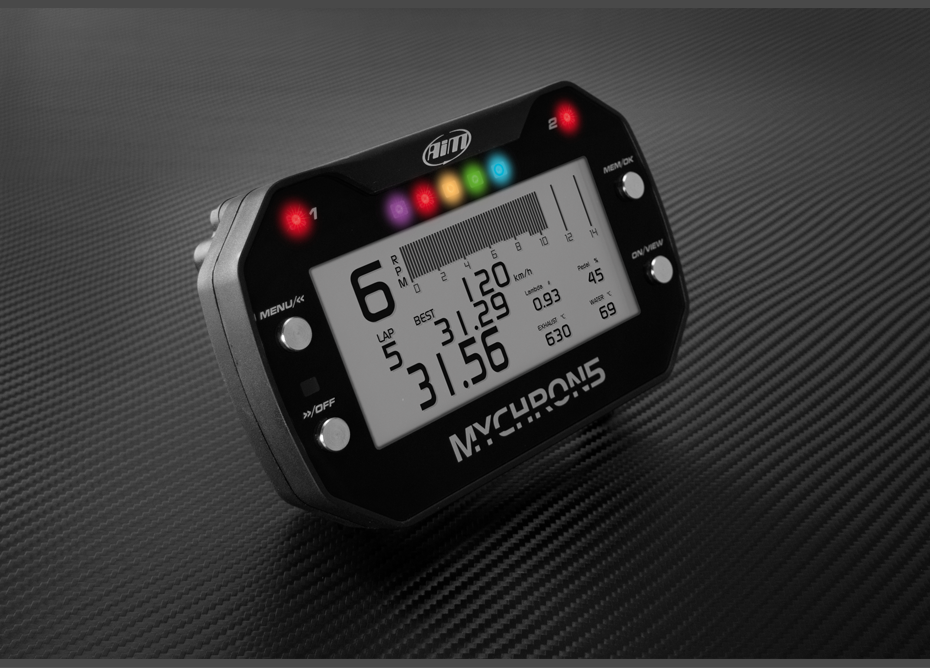

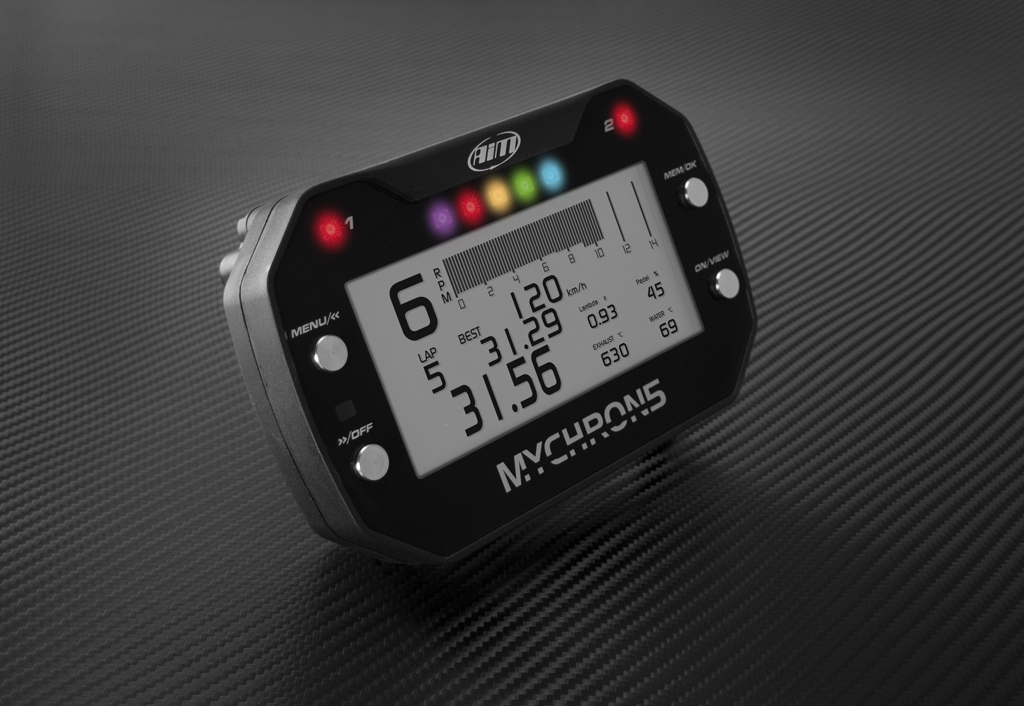

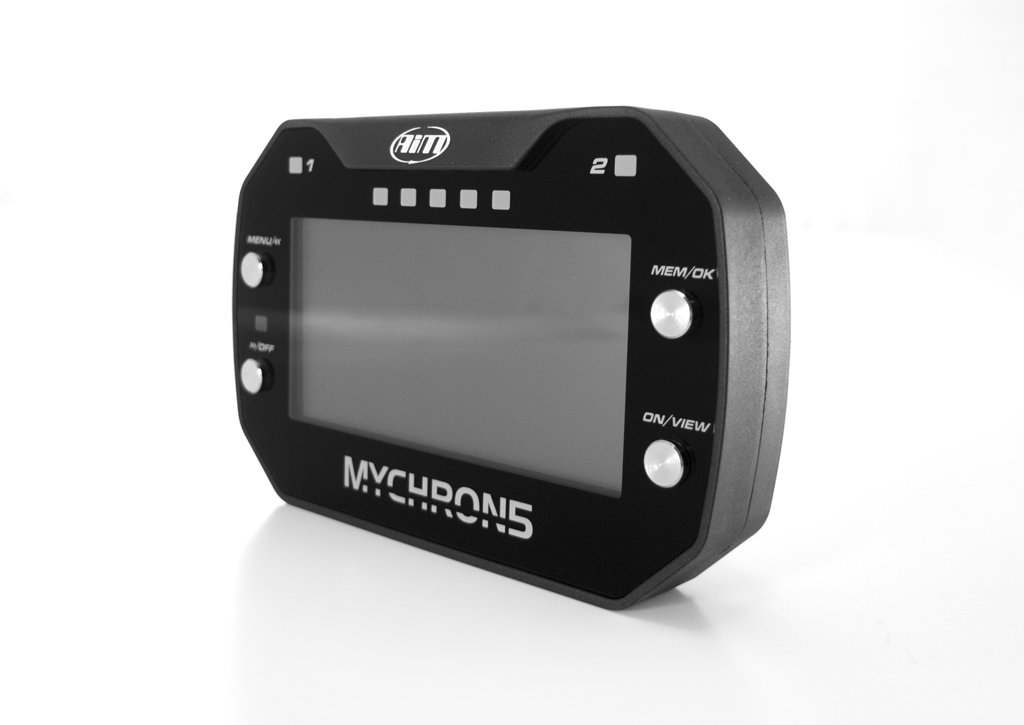

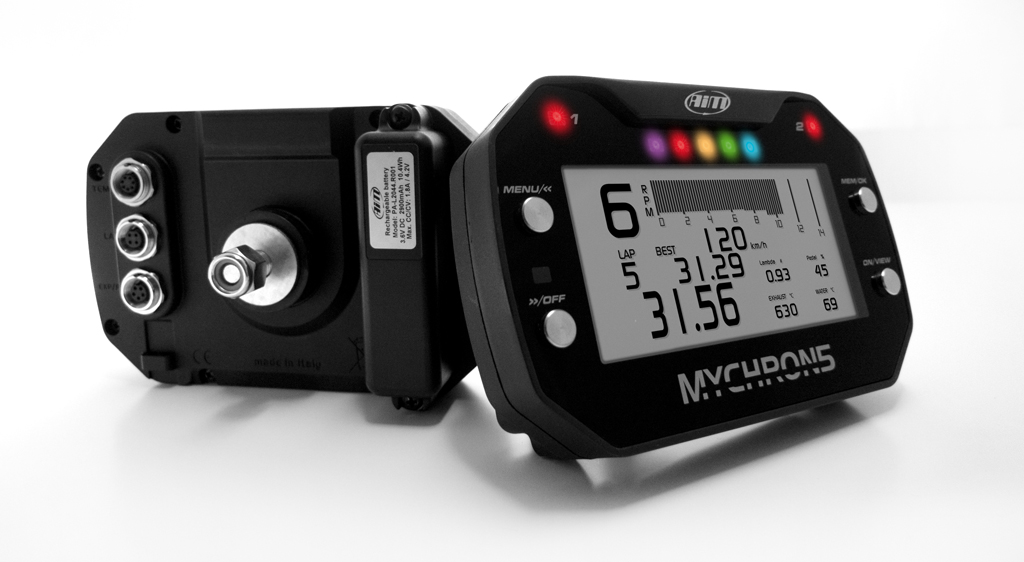

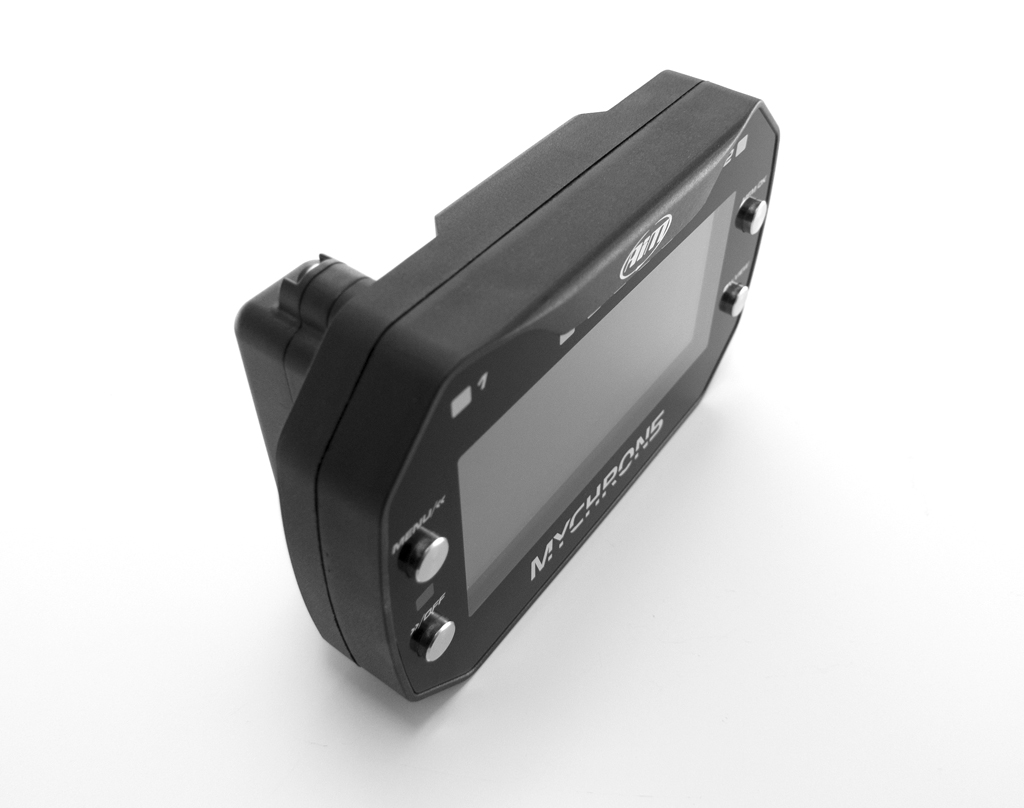

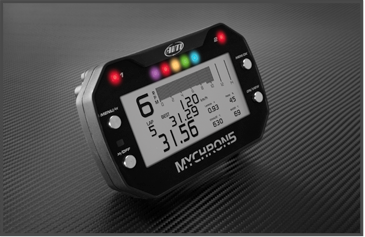

Bilder AiM MyChron5

Erweiterungen AiM MyChron5

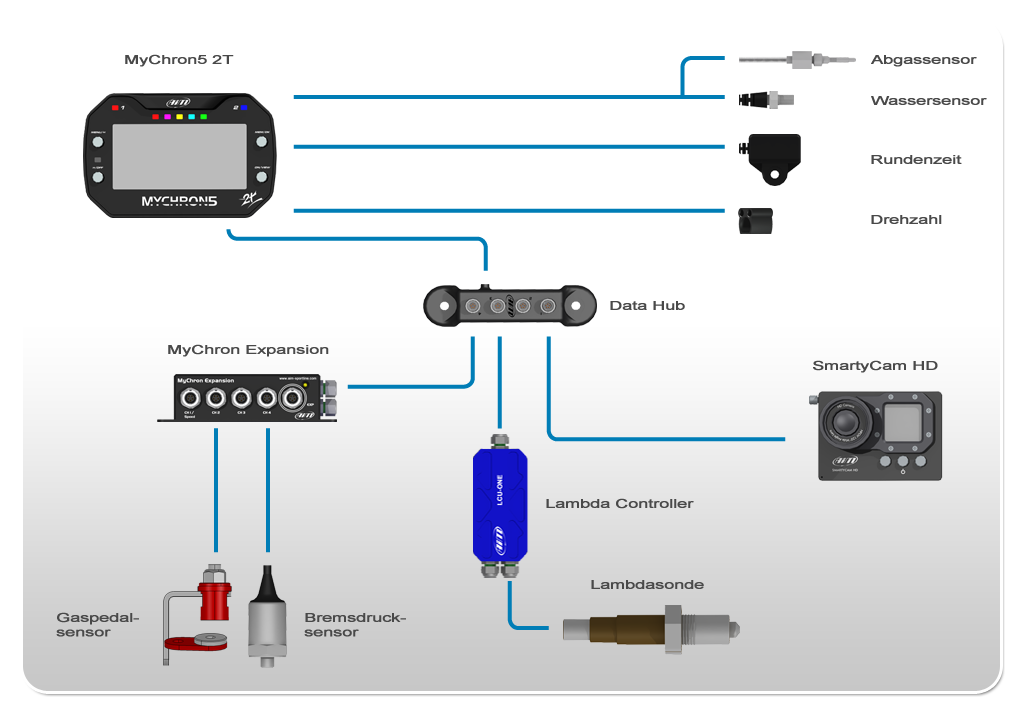

Über den internen AiM CAN Bus kann auch das AiM MyChron5 jederzeit erweitert werden. Durch den rechten Button gelangen Sie zu einem Anschlussbeispiel.

MyChron Expansion		Lambda System		SmartyCam HD
Geschwindigkeit externer 12V Anschluss Gaspedalstellung Bremspedalstellung Bremsdruck Lenkwinkel Wassertemperatur		Lambda Wert Sondentemperatur AFR Wert		HD Video mit Data Overlay Beschleunigung Gyroskop Rundenzeiten Position auf der Strecke
mehr Infos		mehr Infos		mehr Infos

Lieferumfang AiM MyChron5

AiM MyChron5	Ladegerät

Downloads AiM MyChron5

Produktinformation MyChron5	Datenblatt AiM MyChron5	RaceStudio3 Software
